第17問
ある中小販売企業では、インターネットで受注を開始することにした。それに先 立ち、下記の図を描いてインターネットによる受注システムの検討を行っている。 この図に関する説明として最も適切なものを下記の解答群から選べ。
- ア 業務のデータの流れと処理の関係を記述したDFD である。
- イ データベースをどのように構築したら良いかを示すERD である。
- ウ 利用者がシステムとどのようにやり取りするかを示すユースケース図であ る。
- エ 利用者相互のコミュニケーションの関係を描いたコミュニケーション図であ る。 DKJC-1F
▼ 解答・解説を見る
正解：ア
解答：ア

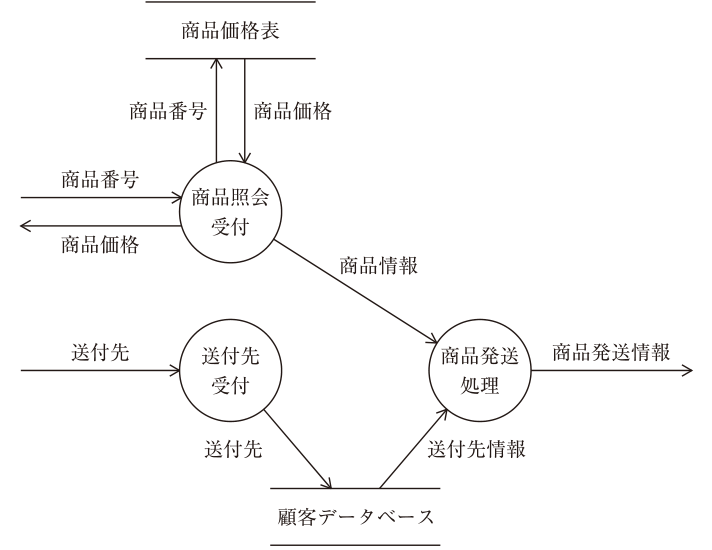

〔リード〕図は、円（プロセス：商品照会受付・送付先受付・商品発送処理）、矢印（データの流れ：商品番号・商品価格・送付先・商品情報など）、データストア（商品価格表・顧客データベース）から成る。これはデータの流れと処理の関係を表すDFD（Data Flow Diagram、データフロー図）の記法そのものである。
- ア（○）：業務のデータの流れ（矢印）と処理（円）、データストアの関係を記述したDFDである。図の構成要素と完全に一致する。
- イ（×）：ERD（Entity Relationship Diagram、実体関連図）はデータベースのエンティティ間の関係を表す図で、矩形のエンティティとリレーションシップで描かれる。本図の記法とは異なり誤り。
- ウ（×）：ユースケース図はアクター（利用者）とシステムの機能（ユースケース）の関係を表すUML図で、棒人間と楕円で描かれる。本図とは異なり誤り。
- エ（×）：コミュニケーション図（UML）はオブジェクト間のメッセージのやり取りを表す図で、利用者相互のやり取りを描くものではない。本図とは異なり誤り。
よって ア。
