第3問

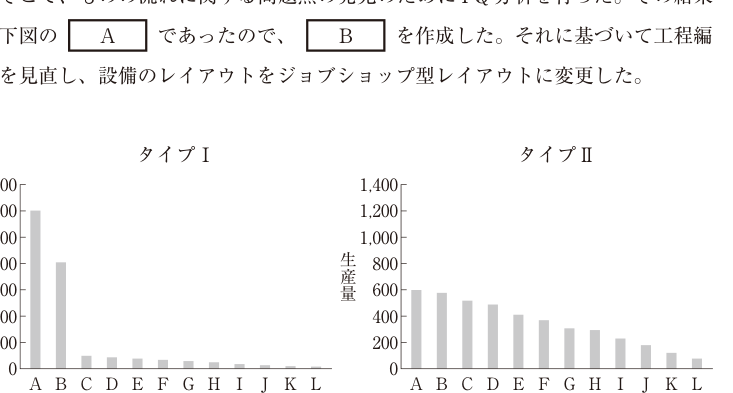

ある工場のレイアウト改善に関する次の文章の空欄ＡとＢに入る語句として、最 も適切なものの組み合わせを下記の解答群から選べ。
- ア Ａ：タイプⅠ Ｂ：多品種工程図表
- イ Ａ：タイプⅠ Ｂ：流れ線図
- ウ Ａ：タイプⅡ Ｂ：多品種工程図表
- エ Ａ：タイプⅡ Ｂ：流れ線図 タイプⅡ 生 産 量 製品 Ａ 1,400 1,200 1,000 ＢＣＤＥＦＧＨＩＪＫＬ タイプⅠ 生 産 量 製品 Ａ 1,400 1,200 1,000 ＢＣＤＥＦＧＨＩＪＫＬ
▼ 解答・解説を見る
正解：ウ
解答：ウ
P-Q分析（製品-生産量分析）の結果の型と、その後に用いる分析図表を問う。最終的に「ジョブショップ型（機能別）レイアウト」へ変更していることが手がかり。
- 空欄Ａ＝タイプⅡ：図のタイプⅠは少数の製品（A・B）に生産量が集中し急激に減少する型で、製品別（フローショップ／ライン型）レイアウトに適する。一方タイプⅡは多くの製品に生産量がなだらかに分散する型で、これが多品種少量＝ジョブショップ型に対応する。本問は機能別レイアウトへ変更するためタイプⅡが該当。
- 空欄Ｂ＝多品種工程図表：多品種で工程経路が製品ごとに異なる場合、各製品の工程の流れを一覧化して工程編成を見直すには「多品種工程図表（製品工程分析を多品種について整理した表）」が適する。流れ線図はレイアウト図上に運搬経路を描く手法で、工程編成（どの設備をどう配置・グループ化するか）の検討にはまず多品種工程図表が用いられる。
したがってＡ：タイプⅡ、Ｂ：多品種工程図表の組み合わせとなり、ウが正解。
- ア・イ（×）：ＡがタイプⅠで不適。
- エ（×）：Ｂが流れ線図で不適。
よって ウ。
