第5問

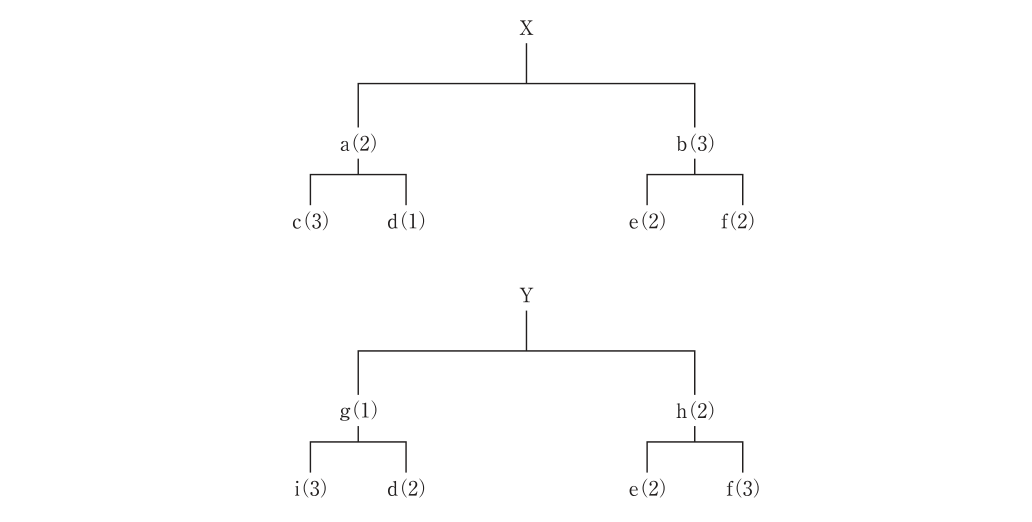

下図は、最終製品ＸとＹの部品表であり、（ ）内は親品目１個に対して必要な部 品の個数である。製品ＸとＹを２個ずつ生産するときの必要部品数量に関する記述 として、最も適切なものを下記の解答群から選べ。
- ア 部品ａは２個必要である。
- イ 部品ｄは６個必要である。
- ウ 部品ｉは８個必要である。
- エ 部品共通化により部品ｈが部品ｂで代替された場合、部品ｂは10 個必要で ある。
- オ 部品共通化により部品ｉが部品ｃで代替された場合、部品ｃは15 個必要で ある。
▼ 解答・解説を見る
正解：エ
解答：エ
部品表は、Ｘ＝ａ(2)・ｂ(3)、ａの下にｃ(3)・ｄ(1)、ｂの下にｅ(2)・ｆ(2)。Ｙ＝ｇ(1)・ｈ(2)、ｇの下にｉ(3)・ｄ(2)、ｈの下にｅ(2)・ｆ(3)。ＸとＹを各2個生産する際の所要量を展開する。
Ｘ2個分：ａ＝2×2＝4、ｂ＝3×2＝6、ｃ＝4×3＝12、ｄ＝4×1＝4、ｅ＝6×2＝12、ｆ＝6×2＝12。 Ｙ2個分：ｇ＝1×2＝2、ｈ＝2×2＝4、ｉ＝2×3＝6、ｄ＝2×2＝4、ｅ＝4×2＝8、ｆ＝4×3＝12。
共通部品を合算すると、ａ＝4、ｂ＝6、ｃ＝12、ｄ＝4＋4＝8、ｅ＝12＋8＝20、ｆ＝12＋12＝24、ｇ＝2、ｈ＝4、ｉ＝6。
- ア（×）：部品ａは2×2＝4個必要であり、2個ではない。
- イ（×）：部品ｄはＸ側4個＋Ｙ側4個＝8個必要であり、6個ではない。
- ウ（×）：部品ｉは2×3＝6個必要であり、8個ではない。
- エ（○）：ｈをｂで代替すると、もともとのｂ6個に、ｈの所要量4個分が加わり6＋4＝10個必要となる。
- オ（×）：ｉをｃで代替すると、もともとのｃ12個にｉの6個が加わり12＋6＝18個必要であり、15個ではない。
よって エ。
